Korrosionsschutzschema für duktile Gussrohre unter küstennahen Arbeitsbedingungen

Milde Küstengebiete
Verstärktes Zink- und Epoxid-Finish-System

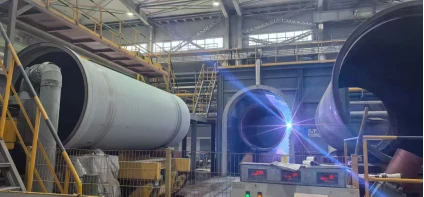

Basisschicht aus thermisch-gespritzter Zink--Aluminiumlegierung (Zn15Al) (größer oder gleich 200 g/m²; Premium-Option: 400 g/m²), wodurch die Lebensdauer um das Drei- bis Vierfache verlängert wird.
Versiegelungsschicht: Lösungsmittelfreies Epoxid- oder Polyurethan-Finish (Trockenfilmdicke größer oder gleich 120 μm); Ersetzt herkömmliche dünne Asphaltbeschichtungen, um das Eindringen von Salz zu verhindern.
Applicability: Areas >1 km von der Küste entfernt mit Chloridionenkonzentrationen im Boden<1000 ppm.

Gemäßigte Küstengebiete
Zink-Aluminiumbasis + Epoxidkohlenteer / FBE (Fusion-gebundenes Epoxidharz), zweischichtige-Hochleistungsbeschichtung
Buried applications: 200g/m² Zn-Al base + epoxy coal tar (total dry film thickness ≥500μm); salt spray resistance >10.000 Stunden; blockiert das Eindringen von Chloridionen in den Boden.
Hohe-Standardanwendungen für Kommunal-/Wasseranlagen: 200 g/m² Zn-Al-Basis + FBE-Pulverbeschichtung (größer oder gleich 250 μm); zeichnet sich durch starke Haftung und Beständigkeit gegen Eintauchen in Meerwasser aus; Geeignet für Gebiete mit dauerhaft gesättigtem Grundwasserspiegel.

Schwere Küstengebiete
Zink-Aluminiumbasis + FBE-Epoxidharz + PE (Polyethylen) äußere Einkapselung
Basisschicht: Opferschicht aus 400 g/m² Zn-Al-Legierung.
Zwischenbarriere: FBE-Epoxidharz (250 μm).
Außenschicht: Vollständige PE-Manschettenkapselung (ISO8180, Dicke größer oder gleich 1 mm), die das gesamte Rohr bedeckt; Fugen mit speziellem PE-Dichtungsband abgedichtet; Schützt die Rohrwand vollständig vor direktem Kontakt mit salzhaltigem -alkalischem Boden.
Gezeiten-/exponierte Rohrabschnitte: Verdickte Hochleistungsbeschichtung aus Polyurethan; beständig gegen Seewind, Salznebel und UV-bedingte Alterung.

Standardmäßige kommunale Wasserversorgung in Küstengebieten

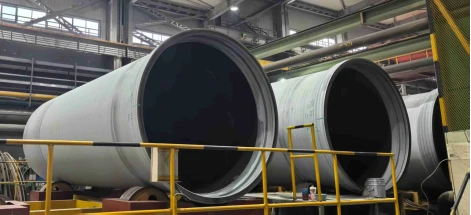

Standardauskleidung aus Zentrifugalzementmörtel (ISO 4179, Dicke größer oder gleich 3 mm) mit einer zusätzlichen Epoxidharz-Versiegelungsschicht (größer oder gleich 100 μm), um ein Anschwellen oder Abplatzen der Zementschicht durch die Einwirkung von Salz--Alkalien zu verhindern.

Transport von Meerwasser, entsalztem Wasser oder salzhaltigem Abwasser
Eine alleinige Auskleidung mit Zementmörtel ist verboten; Verwenden Sie eine Epoxid--Keramikauskleidung oder eine lösungsmittelfreie flüssige Epoxidauskleidung (GB/T 34202) mit einer Trockenfilmdicke von mindestens 300 μm. Diese Beschichtungen widerstehen der Erosion durch Chloridionen, lösen keine alkalischen Substanzen aus und gewährleisten eine korrosionsfreie Leistung beim langfristigen Transport von Salzwasser.

Küstenleitungen für Abwasser/Regenwasser: Polyurethan-Auskleidung; Bietet Abriebfestigkeit und Beständigkeit gegen Korrosion durch Meeresmikroorganismen.

Muffen-, Zapfen- und Flanschverbindungen:Zink-Aluminiumbeschichtung, die der Qualität des Rohrkörpers entspricht, plus einer hochbelastbaren -Korrosionsschutzbeschichtung; Verdickte Epoxidbeschichtung auf der Rückseite der Flansche
Dichtungen:Ausschließlich EPDM-Gummi (beständig gegen seewasser- und salzbedingte Alterung); die Verwendung von gewöhnlichem Naturkautschuk oder NBR ist verboten; konform mit ISO 4633
Flanschverbindungsschrauben:Schrauben aus Edelstahl 316L; Schrauben aus gewöhnlichem Kohlenstoffstahl oder schwarzem Oxid der Güteklasse 8.8 sind verboten. Freiliegende Bolzen sind zusätzlich mit einer Epoxid-Zink-reichen Rostschutzpaste beschichtet
Gelenkschutz:Nach dem Einbau der Dichtung wird die Außenfläche der Verbindung mit einer verstärkten Epoxid-Kohle-Teer-Schicht beschichtet; Bei PE-ummantelten Rohren werden die Verbindungen mit einem speziellen korrosionsbeständigen Dichtungsband mit einer Überlappungsbreite von mindestens 100 mm umwickelt
