Wie sollten T-Stücke für industrielle Rohrleitungssysteme richtig ausgewählt werden?

Nenndurchmesser (DN): Der Hauptrohrdurchmesser des T-Stücks muss vollständig mit dem Durchmesser des Hauptrohrs des Systems übereinstimmen, während der Abzweigdurchmesser auf der Grundlage der Anforderungen des nachgeschalteten Abzweigrohrs bestimmt wird. Wenn beispielsweise in einem Wasserversorgungs- und Entwässerungssystem mit einem DN150-Hauptrohr eine Abzweigung zu einem DN100-Abzweigrohr erforderlich ist, sollte ein Reduzier-T-Stück von „DN150×DN150×DN100“ gewählt werden, um mittlere Turbulenzen durch nicht übereinstimmende Durchmesser zu vermeiden.

Druckstufe (PN/Klasse): Die Druckstufe des T-Stücks sollte entsprechend dem Auslegungsbetriebsdruck des Rohrleitungssystems ausgewählt werden. Beispielsweise eignet sich ein PN16-T-Stück für chemische Hochdruckrohre (Auslegungsdruck: 1,6 MPa), während ein PN10-T-Stück für kommunale Wasserversorgungsrohre mit niedrigem{5}Druck (Auslegungsdruck: 0,6 MPa) verwendet werden kann, um Lecks aufgrund unzureichender Druckbelastbarkeit zu verhindern.

Unterschiede in den physikalischen und chemischen Eigenschaften verschiedener Transportmedien wirken sich direkt auf die Materialauswahl von T-Stücken aus. Besonderes Augenmerk sollte auf die Korrosivität, Temperatur und Viskosität des Mediums gelegt werden:

Konventionelle neutrale Medien (z. B. Wasser, Speiseöl): T-Stücke aus Kohlenstoffstahl (z. B. Material Q235) werden aufgrund ihrer geringen Kosten und ihrer Fähigkeit, grundlegende Anforderungen an die Wetterbeständigkeit zu erfüllen, bevorzugt. Für die häusliche Wasserversorgung sollten T-Stücke aus Kohlenstoffstahl mit einer Korrosionsschutzbeschichtung (z. B. Epoxidpulver) auf der Innenwand ausgewählt werden, um den Hygienestandards zu entsprechen.

Korrosive Medien (z. B. Säure-Basenlösungen, Meerwasser): T-Stücke aus rostfreiem Stahl (z. B. 304, 316L-Materialien) sind erforderlich.. 316L-Material hat eine bessere Korrosionsbeständigkeit als 304 und eignet sich daher für Szenarien mit hoher-Korrosion, beispielsweise in der chemischen Industrie und im Schiffsbau.

Die Verbindungsmethode des T-Stücks muss mit dem gesamten Verbindungsschema des Rohrleitungssystems übereinstimmen. Gängige Methoden und ihre anwendbaren Szenarien sind wie folgt:

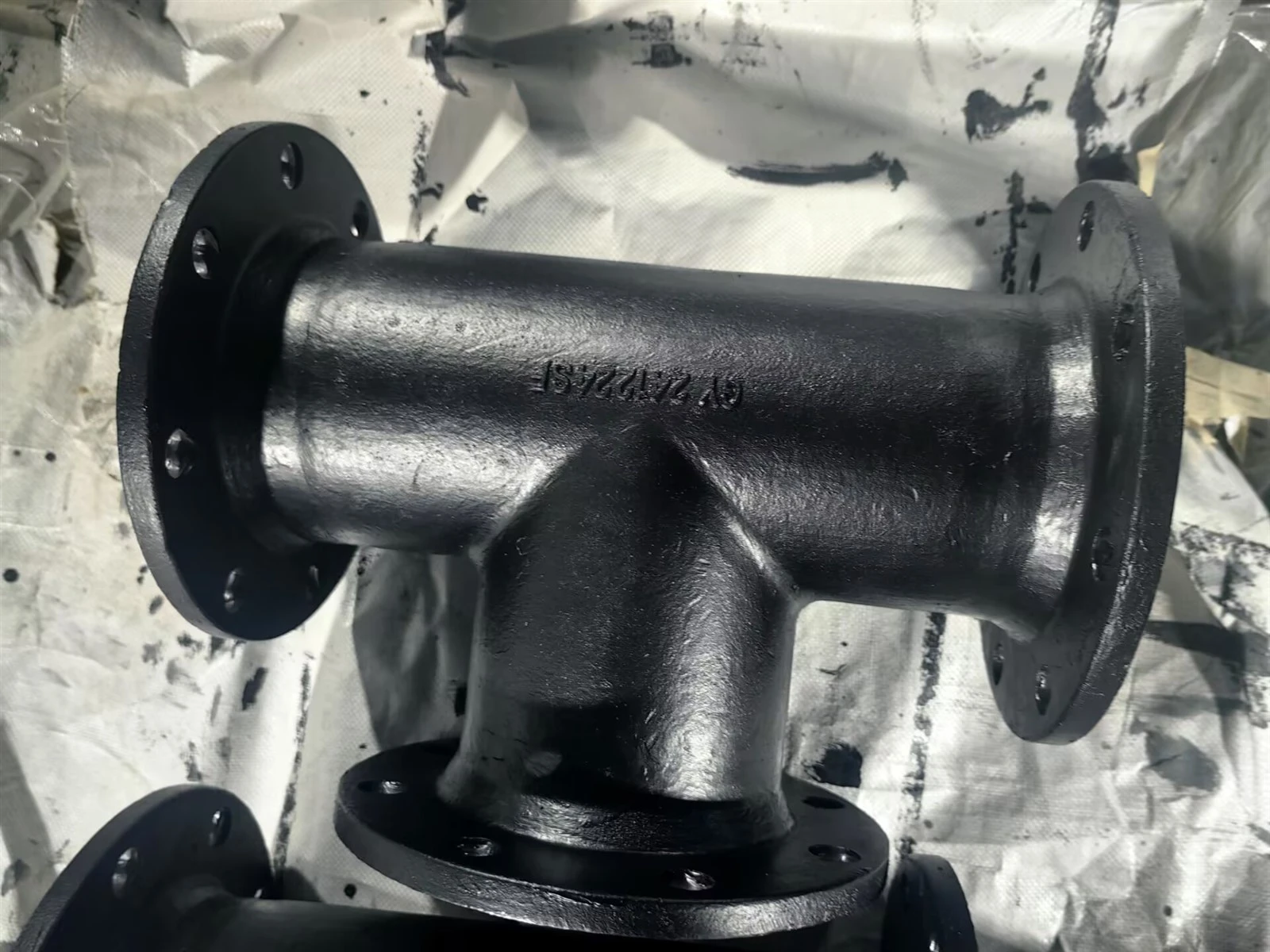

Flanschverbindung: Geeignet für Szenarien mit hohem {0}Druck und hohen -Dichtungsanforderungen (z. B. petrochemische Pipelines). Bei Flansch-T-Stücken wird die Abdichtung durch Schraubenbefestigung erreicht. Sie lassen sich für spätere Wartungsarbeiten bequem demontieren und zusammenbauen, erfordern jedoch einen gewissen Installationsraum.

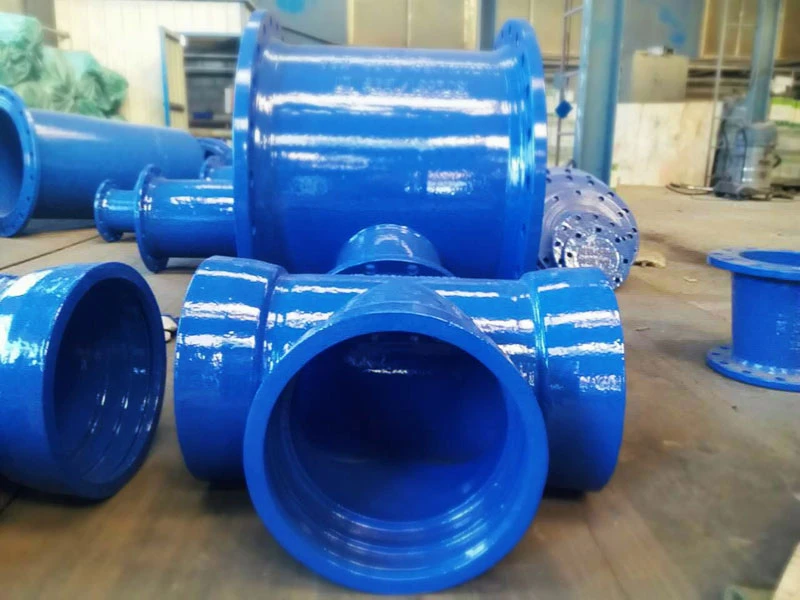

Muffenanschluss: Das Muffen-T-Stück erreicht eine Abdichtung durch einen Gummiring, was die Demontage und Montage für spätere Wartungsarbeiten erleichtert, bei der Installation jedoch ein gewisses Maß an Luftdichtheit erforderlich ist.

Das Strömungskanaldesign des T-Stücks muss mit den Durchfluss- und Geschwindigkeitsanforderungen des Systems kombiniert werden, um Energieverluste durch unangemessene Strömungskanäle zu vermeiden:

Konventionelle Durchflussszenarien: Standard-Strömungskanal-T-Stücke werden ausgewählt. Durch die glatten Innenwände des Strömungskanals fließt das Medium mit geringem Widerstand, wodurch sie für die meisten Industrierohrleitungen geeignet sind.

Anforderungsszenarien mit hoher Durchflussrate und geringem Widerstand: „Winkel-T-Stücke“ (wobei der Abzweiganschluss in einem 45-Grad-Winkel zum Hauptrohr steht) können verwendet werden. Im Vergleich zu geraden 90-Grad-T-Stücken dreht sich das Medium sanfter und der lokale Druckverlust kann um 20 % bis 30 % reduziert werden. Sie eignen sich für widerstandsempfindliche Teile wie Wasserpumpenauslässe und Lüfterleitungen.
