Grundlegende Produktinformationen
Material: Sphäroguss, gängige Modelle GGG50/ASTM A536, QT450-10, Gusseisen

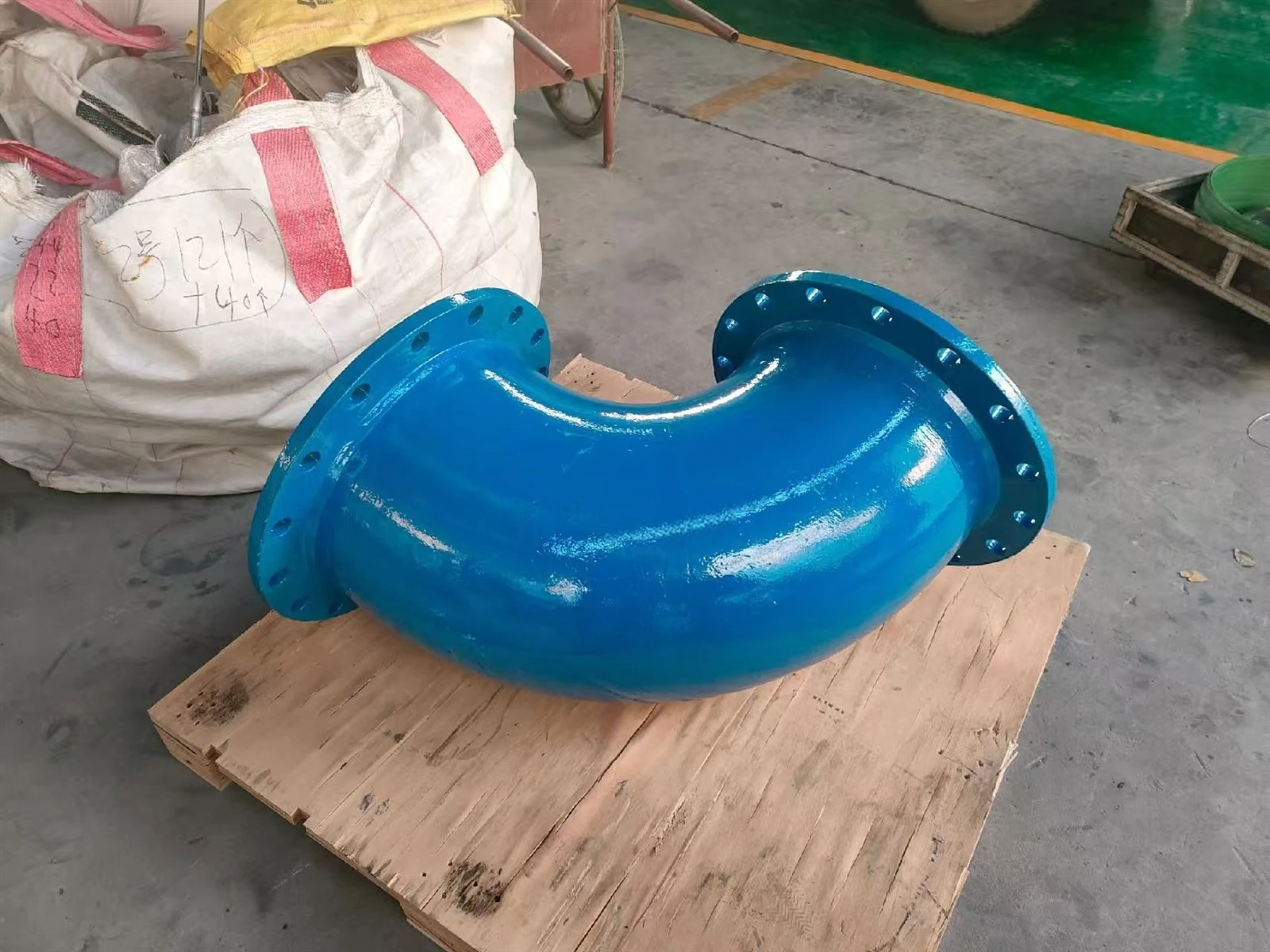

Flansche an beiden Enden, speziell für vertikale Rohrbiegungen im 90-Grad-Winkel konzipiert; eine standardisierte Rohrverschraubung
Entspricht der Norm ISO2531, speziell entwickelt für Rohrverbindungsstücke aus duktilem Gusseisen, die in der Wasserversorgung verwendet werden, mit klaren Anforderungen an Material und Abmessungen
Hauptmerkmale
Materialien und Standards
Hergestellt gemäß der internationalen Norm ISO 2531 (Spezifikationen für Formstücke aus duktilem Gusseisen für Wasserversorgungs- und Entwässerungsleitungen) und eignen sich daher für kommunale Wasserversorgungsprojekte weltweit.
Material: Sphäroguss QT450-10/QT500-7; Bietet eine hohe Zähigkeit und Schlagzähigkeit und ist äußerst bruchfest – Grauguss weit überlegen.
Korrosionsschutzleistung
Die innere Zementmörtelauskleidung schützt das Gusseisen vor Wasserkorrosion und gewährleistet die Wasserreinheit.
Die äußere Epoxid--Bitumen- oder FBE-Beschichtung (Fusion Bonded Epoxy) bietet Widerstand gegen Säure/Alkalität des Bodens und Grundwassererosion und sorgt so für eine lange Lebensdauer bei erdverlegten Anwendungen.
Geeignete Anwendungen
Verfügt über eine hervorragende Beständigkeit gegen Setzungen und seismische Aktivitäten; Geeignet für Straßen, unterirdische Versorgungsnetze, Wasseraufbereitungsanlagen und Industrieparks.
Kompatibel mit Kaltwasserversorgung und Abwassertransport; resistent gegen Kalkablagerungen und sorgt für einen stabilen Wasserfluss.
Spezifikationen und Abmessungen
| DN | Gesamtlänge | Wandstärke | Gewicht PN10 | Gewicht PN16 | Gewicht PN25 |
|---|---|---|---|---|---|
| 80 | 165 | 7.0 | 9.6 | 9.6 | 9.6 |
| 100 | 180 | 7.2 | 11.9 | 11.9 | 12.9 |
| 150 | 220 | 7.8 | 20.0 | 20.0 | 22.0 |
| 200 | 260 | 8.4 | 31.0 | 30.5 | 34.5 |
| 250 | 350 | 9.0 | 50.0 | 49.5 | 57.0 |
| 300 | 600 | 9.6 | 89.5 | 88.0 | 105.0 |
| 400 | 700 | 10.8 | 129 | 126 | 152 |
| 500 | 800 | 12.0 | 252 | 248 | 295 |
| 600 | 900 | 13.2 | 377 | 370 | 436 |
| Artikel | Parameter | Beschreibung |
|---|---|---|
| Flanschstandard | ISO7005-2 / EN1092-2 | Die Abmessungen der Flanschbohrungen passen zu Rohrleitungen und Ventilen weltweit |
| Material | Sphäroguss QT450-10 / QT500-7 (GGG50) | Sphäroguss, Sphäroidisierungsgrad größer oder gleich 90 %, Zugfestigkeit größer oder gleich 500 MPa, Dehnung größer oder gleich 7 % |
| Strukturtyp | Doppelt geflanschter 90-Grad-Bogen/Bogen | Integral gegossener Doppelflansch, 90-Grad rechtwinklig drehend, standardmäßig kurzer Radius K12 |
| Nenndurchmesser DN | DN50-DN2600 | Normale Lagergrößen DN80–DN2200, große Größen zur individuellen Anpassung verfügbar |
| Druckklasse | PN10 / PN16 / PN25 / PN40 | PN10 und PN16 sind Mainstream für kommunale Projekte; PN25/40 für Hochdruckleitungen |
| Hydrostatischer Teststandard | Prüfdruck=1.5 mal Nennbetriebsdruck | 100 % hydrostatischer Test im Werk, keine Leckage oder Verformung |
| Anwendbares Medium | Trinkwasser / Abwasser / Bewässerungswasser / Löschwasser | Trinkwasser, Abwasser, sauberes Bewässerungswasser, Löschwasser |
| Mittlere Temperatur | 0 Grad -50 Grad | Nur für Kaltwasserübertragung, nicht anwendbar für Hochtemperaturdampf |
Anwendbare Szenarien
Geeignet für kommunale Wasserversorgungs- und Entwässerungsanwendungen wie städtische Wasserversorgungs- und Abwassernetze sowie für die Verlegung und Sanierung von Rohrnetzen in Wohngebieten und Straßen.
Es kann auch in industriellen Anwendungen wie der Petrochemie und der Energieerzeugung zum Transport gängiger Flüssigkeiten wie Kühlwasser und Industrieabwasser eingesetzt werden.
Bei der Wassereinsparung und Bewässerung kann es an Biegungen in Stauseen, Bewässerungskanälen und Bewässerungsleitungen eingesetzt werden und hält rauen Außenumgebungen stand.
Darüber hinaus kann es unter Einhaltung der Sicherheitsanforderungen an Bögen in Wasserversorgungs- und -entsorgungsleitungen sowie Brandschutzleitungen in Hochhäusern eingesetzt werden.
ISO2531-Standard-Kontrollanforderungen
In Bezug auf die Materialien müssen die Sphäroidisierungsrate und die mechanischen Eigenschaften des Graphits den Standards entsprechen. minderwertige Rohstoffe können nicht verwendet werden.
01
In Bezug auf die Abmessungen müssen wichtige Abmessungen wie Nenndurchmesser, Wandstärke und Flansche streng auf Fehler kontrolliert werden.
02
Material, Dicke und Aufbauverfahren der Innen- und Außenbeschichtung müssen den Anforderungen entsprechen und sowohl Hygiene als auch Korrosionsbeständigkeit gewährleisten.
03
Im Testprozess müssen Wasserdruck, Oberflächenqualität (Kratzer nicht mehr als 0,2 mm) und Gewichtsfehler (±5 %) den Standards entsprechen.
04
Die Oberfläche des Rohranschlussstücks muss zur einfachen Rückverfolgbarkeit deutlich mit der Standardnummer, dem Nenndurchmesser, dem Material und den Herstellerinformationen gekennzeichnet sein.
05
Produktvorteile
Es ist äußerst vielseitig, entspricht den ISO2531-Standards und kann an Rohrleitungssysteme desselben globalen Standards angeschlossen werden, was eine einfache Austauschbarkeit erleichtert und die Bau- und Renovierungskosten senkt.
Einfache Installation mit Doppelflanschverbindungen, wodurch Schweißen oder Kleben überflüssig wird und Installation, Wartung und Austausch vereinfacht werden.
Hohes Kosten-{0}}Leistungsverhältnis, langlebige und korrosionsbeständige Materialien, die weniger häufige Wartung erfordern und für viele Anwendungen geeignet sind.
Verpackung und Versand
Unternehmensqualifikationen
Shanxi Jintaihongye Casting and Forging and Machinery Co., Ltd mit Sitz in der Provinz Shanxi, China, ist einer der führenden Hersteller von Rohrverbindungsstücken, Rohrleitungen, verschiedenen Ventilen und Schachtdeckeln aus duktilem Gusseisen und nutzt dabei die reichlich vorhandenen Industrierohstoffe der Region.
