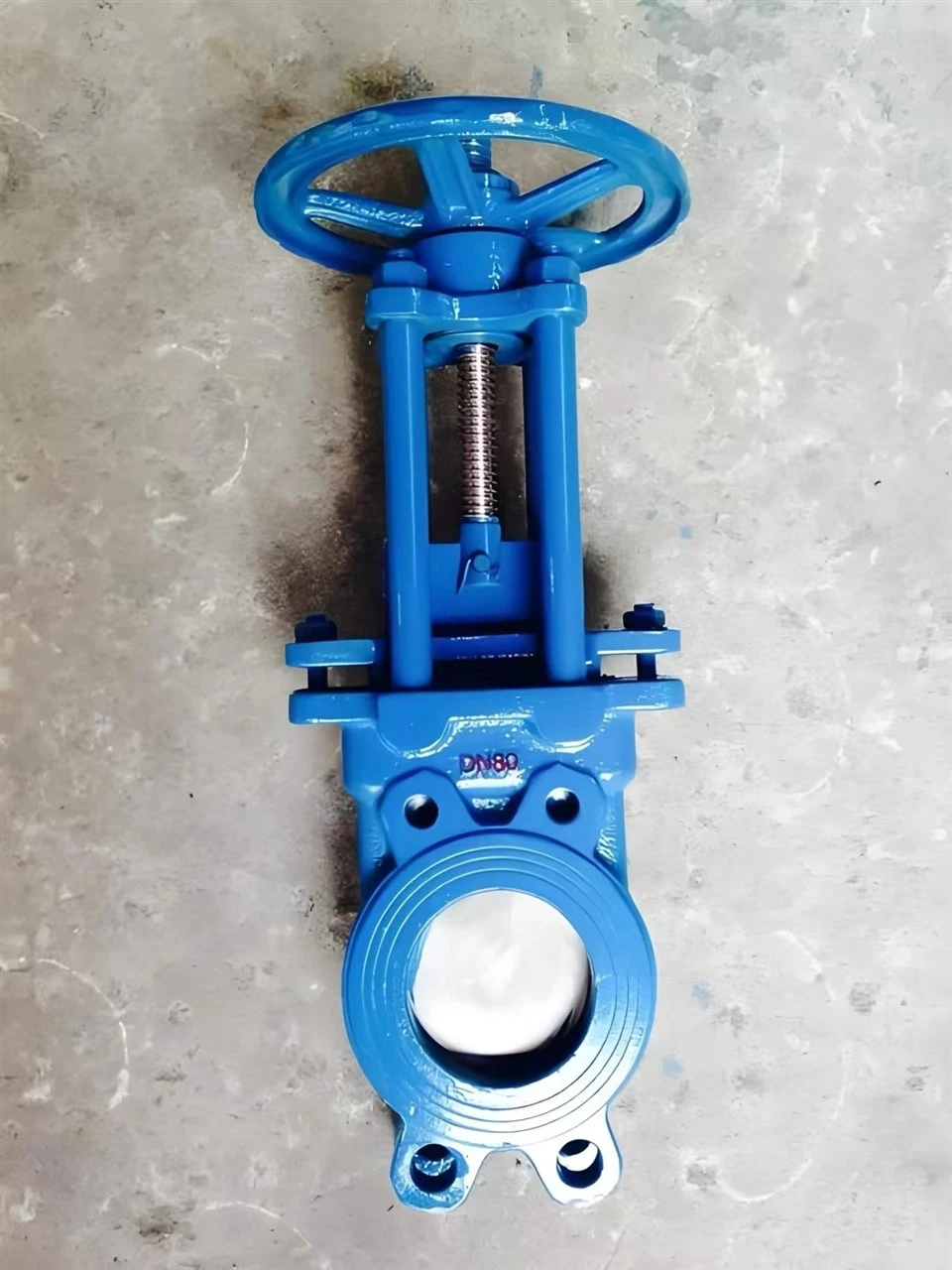

Produktbeschreibung
Der Messerschieber aus duktilem Gusseisen ist ein lineares Auf-{0}}Ventil für die Mediensteuerung in Rohrleitungen. Der Körper aus Sphäroguss bietet hohe mechanische Festigkeit und hervorragende Schlagfestigkeit. Sein scharfes Tor kann Medien mit festen Partikeln, Fasern und Schlamm durchschneiden. Es zeichnet sich durch eine kompakte Struktur, einen geringen Strömungswiderstand und eine einfache Installation aus und ist mit verschiedenen Dichtungsoptionen für unterschiedliche Arbeitsbedingungen erhältlich.
Strukturelle Merkmale
Schlüsseldesign
Entwickelt für effiziente Flüssigkeitszufuhr, zuverlässige Dichtungsleistung und unkomplizierten Betrieb vor Ort-.
Gesamtstruktur
Das integrierte Klemmendesign im Wafer-{0}}-Stil sorgt für eine leichte Bauweise für eine einfache Installation und verfügt über einen Kanal mit vollständiger Bohrung, der ein Verstopfen während des Betriebs verhindert.
Tordesign
Die schräge Klinge wird einer Härtungsbehandlung unterzogen, um eine starke Schneidfähigkeit zu erzielen, wodurch sie sich gut für Medien mit Fasern oder festen Partikeln eignet. Es widersteht Verschleiß gut und behält seine stabile Leistung über lange Läufe bei.
Dichtungsstruktur
Ausgestattet mit einem austauschbaren U-förmigen Dichtungsstreifen. Ausgewählte Flanschkonfigurationen sind mit eingebauten O-Ringen ausgestattet, die eine direkte Installation ohne zusätzliche Dichtungen ermöglichen.
Standards und Spezifikationen
GB/T 12221-2005
Definiert Strukturlängen von Angesicht zu Angesicht-zu-für eine umfassende Kompatibilität mit Standard-Pipeline-Setups.
GB/T 9113
Legt Anforderungen an die Flanschabmessungen fest, um sichere, leckagefreie Flanschverbindungen zu unterstützen.
GB/T 12224-2005
Gibt Druck- und Temperaturwerte an, um die Auswahl des richtigen Ventilmodells für verschiedene Arbeitsbedingungen zu erleichtern.
GB/T 13927-2008
Beschreibt Drucktest- und Inspektionskriterien zur Überprüfung der vollständigen Einhaltung der Qualitätsanforderungen.
Parameter
| Artikel | Spezifikation |
|---|---|
| Produktname | Messerschieber aus duktilem Eisen |
| Körpermaterial | Sphäroguss QT450-10 / GJS500-7 |
| Torplatte | Edelstahl 304/316/duktiles Eisen |
| Sitzdichtung | EPDM / NBR / PTFE |
| Stängel | Edelstahl |
| Arbeitsdruck | PN6 / PN10 / PN16 |
| Arbeitstemperatur | -10 Grad ~ 120 Grad (abhängig vom Dichtungsmaterial) |
| Nenndurchmesser | DN50 ~ DN600 |
| Operationstyp | Handrad / Getriebe / Pneumatisch / Elektrisch |
| Verbindung | Flansch / Wafer / Lug |
Leistungsvorteile
Hohe Festigkeit und Schlagfestigkeit
Seine kugelförmige Graphitstruktur verleiht ihm eine weitaus höhere Festigkeit als herkömmliches Grauguss und ermöglicht es ihm, Stößen mit hohem{0}Druck und hohen Arbeitslasten standzuhalten.
Ausgezeichnete Korrosionsbeständigkeit
Es hält stabil in neutralen, schwach sauren und schwach alkalischen Umgebungen und weist eine bessere Korrosionsbeständigkeit als Stahlguss auf. Für stark korrosive Einsatzbedingungen stehen spezielle Oberflächenbehandlungsmöglichkeiten zur Verfügung.
Lange Lebensdauer und geringer Wartungsaufwand
Hochwertiges Grundmaterial und raffinierte Herstellungsverfahren sorgen für eine Lebensdauer von 8–15 Jahren. Austauschbare Dichtungskomponenten reduzieren außerdem Ausfallzeiten und senken die Gesamtwartungskosten.
Flexibles Öffnen und Schließen
Die geringe innere Reibung ermöglicht eine reibungslose und einfache manuelle Bedienung. Für unterschiedliche Automatisierungskonfigurationen ist eine Reihe optionaler Aktuatoren erhältlich.
Anwendungsbereich
Bergbau und Energie
Wird in Kohleaufbereitungs- und Schlackenableitungsleitungen zur Förderung partikelbeladener Prozessmedien verwendet.
01
Kommunales Abwasser
Eine zentrale Rohrleitungskomponente für kommunale Abwassersysteme, die für den zuverlässigen Transport von Abwasser und Schlammschlamm ausgelegt ist.
02
Chemie und Erdöl
Geeignet für den Transport von Ölprodukten und chemischen Abwässern, mit zuverlässiger Lecksicherheit.
03
Lebensmittel und Arzneimittel
Bewältigt den Transfer von Fruchtfleisch, Fruchtsäften und pharmazeutischen Flüssigkeiten ohne Risiko einer Produktkontamination.
04
Andere
Passt auch für Gebäudewasserversorgung und -entsorgung, Metallurgie und andere ähnliche Systeme, kompatibel mit Wasser- und Dampfmedien.
05
Installation und Wartung
Überprüfen Sie das Ventil vor der Installation auf Beschädigungen und reinigen Sie die Rohrleitung, um Schmutz, Schweißschlacke und Fremdkörper zu entfernen.
Stellen Sie sicher, dass die Ventilrichtung mit der Durchflussrichtung des Mediums übereinstimmt.
Richten Sie das Ventil am Rohrleitungsflansch aus, halten Sie die Dichtfläche flach und ziehen Sie die Schrauben gleichmäßig über Kreuz an.
Benutzen Sie die Nadelverschlussplatte nicht als Stütze, um das Gewicht der Rohrleitung zu tragen.
Führen Sie nach der Installation einen vollständigen Öffnungs- und Schließvorgang durch, um die flexible Bewegung ohne Verklemmen zu überprüfen.
Führen Sie einen Drucktest durch, um die Dichtstellen und Flansche auf Undichtigkeiten zu prüfen.
Überprüfen Sie die Ventiloberfläche regelmäßig auf Korrosion und Beschichtungsschäden.
Betätigen Sie das Ventil regelmäßig, um ein reibungsloses Öffnen und Schließen sicherzustellen. Überprüfen Sie den Schaft und die Dichtungsteile auf Undichtigkeiten.
Ersetzen Sie verschlissene oder gealterte Dichtungskomponenten rechtzeitig, um ein Austreten des Mediums zu verhindern.
Halten Sie das Schaftgewinde sauber und tragen Sie regelmäßig Schmiermittel auf, um ein Festfressen zu vermeiden.
Vermeiden Sie Stöße oder starke Belastungen des Ventilkörpers während des Rohrleitungsbetriebs.
Halten Sie das Ventil im Falle einer langfristigen Abschaltung in der teilweise geöffneten Position, um die Dichtfläche zu schützen.
