Produktbeschreibung
Der Messerschieber (auch Messerschieber, Messerschieber oder Messerschieber genannt) ist ein spezieller Schieber, der speziell für Medien entwickelt wurde, die feste Partikel und faserige Materialien enthalten. Sein Kernmerkmal ist eine Schieberplatte mit scharfer Schneidkante, die beim Öffnungs- und Schließvorgang Fasern, Schwebstoffe oder klumpige Verunreinigungen im Medium durchtrennen und so Rohrleitungsverstopfungen wirksam vorbeugen kann. Im Vergleich zu Standard-Schieberventilen ist das lineare Dichtungsdesign zwischen Schieber und Sitz dafür verantwortlich, den rauen Bedingungen hochviskoser Medien mit hohem Feststoffgehalt standzuhalten. Es wird häufig in Schlamm-, Schlamm- und Zellstofffördersystemen in Branchen wie Bergbau, Energieerzeugung, kommunaler Abwasserbehandlung, Papierherstellung und Metallurgie eingesetzt.
Produktmerkmale
Kompaktes und platzsparendes-Design:
Durch die Waferverbindung und die extrem kurze Gehäuselänge spart dieses Ventil Material und reduziert das Gesamtgewicht des Rohrleitungssystems erheblich. Es nimmt nur minimalen Platz ein, unterstützt effektiv die strukturelle Integrität der Rohrleitungen und minimiert die Wahrscheinlichkeit von Rohrvibrationen.
Hervorragende Dichtleistung:
Der Plattenschieber verfügt über einen beweglichen Dichtsitz und nutzt die Vorspannung des O-Rings, um sicherzustellen, dass der Dichtsitz in engem Kontakt mit der Ventilscheibe bleibt, wodurch Leckagen erheblich reduziert werden. Darüber hinaus verfügt es über eine automatische Kompensationsfunktion für den Verschleiß des Dichtungspaars bei längerem Einsatz und verlängert so die Lebensdauer.
Freier Strömungsweg mit geringem Widerstand:
Das Ventil verfügt über ein integriertes Design, das den Flüssigkeitswiderstand minimiert und eine flexible, bequeme Bedienung gewährleistet. Die festen Führungsklauen und das rillenfreie-Design verhindern Medienansammlungen oder -staus.
Strukturelles Design
Der Schieber des Messerschiebers besteht aus einer blattförmigen, einteiligen, geschmiedeten oder geschweißten Konstruktion aus Sphäroguss; Der Sitz besteht aus elastischem Gummi und gewährleistet durch den vertikalen Druck des Tors eine zuverlässige Abdichtung. Der Ventilkörper verfügt über einen geraden Durchflussweg ohne Totzonen, in denen sich das Medium ansammeln kann, was zu einem niedrigen Strömungswiderstandskoeffizienten führt und ihn besonders für die Förderung viskoser Medien geeignet macht.
Basierend auf ihrer Struktur können Plattenschieber in Typen mit steigender -Spindel, nicht-steigender-Spindel und einteilige bidirektionale Dichtungstypen eingeteilt werden. Zu den Verbindungsmethoden gehören Wafer-, Flansch- und Schweißkonfigurationen. Unter anderem bietet das ultradünne Wafer-Design die Vorteile einer kompakten Größe, eines geringen Gewichts und eines minimalen Installationsraumbedarfs, wodurch es sich besonders für Rohrleitungen auf engstem Raum eignet. Die primären Antriebsmethoden sind manuell und pneumatisch; Modelle mit großem-Durchmesser können mit elektrischen Antrieben ausgestattet werden.
Wie es funktioniert
Torpositionierung:In der geschlossenen Position befindet sich der Ventilverschluss an der Unterseite des Ventilkörpers und blockiert den Flüssigkeitsfluss in der Rohrleitung. Das Tor wird durch Führungsschienen oder Führungsplatten an Ort und Stelle gehalten und normalerweise durch ein Handrad, einen Hebel, einen pneumatischen Antrieb oder einen hydraulischen Antrieb betätigt.
Ventilöffnung:Der Bediener dreht das Handrad, zieht den Hebel oder aktiviert den Aktuator, um den Schieber aus dem Flüssigkeitskanal anzuheben und dadurch das Ventil zu öffnen. Sobald der Schieber angehoben ist, kann die Flüssigkeit ungehindert durch das Ventil fließen.
Flusskontrolle:Die scharfe Kante des Plattenschiebers kann feste Partikel oder Hindernisse in der Flüssigkeit durchschneiden, sodass die Flüssigkeit reibungslos passieren kann und Verstopfungen verhindert werden. Daher eignen sich Plattenschieber besonders gut für die Förderung von abrasiven Schlämmen oder viskosen Flüssigkeiten.
Ventilschließen:Der Bediener führt den umgekehrten Vorgang aus, um den Schieber wieder in den Flüssigkeitskanal abzusenken und dadurch das Ventil zu schließen. Beim Absenken des Schiebers blockiert es effektiv den Flüssigkeitsfluss und sorgt für eine dichte Abdichtung.
Versiegelung:Einige Plattenschieberventile verfügen über einen elastischen Sitz oder eine elastische Dichtung um den Schieber herum, die bei geschlossenem Ventil eine Abdichtung bildet und so Leckagen minimiert.
Bidirektionaler Fluss:Je nach Ausführung ermöglichen viele Plattenschieber einen bidirektionalen Durchfluss und bieten so Flexibilität bei Installation und Betrieb.

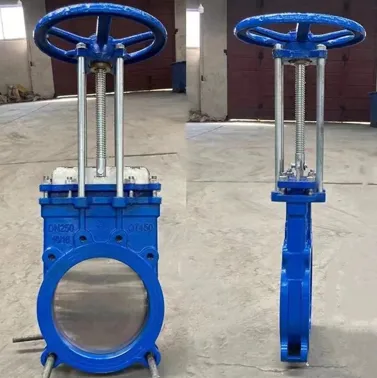

Produktpräsentation
Qualifikationen
